История нашего собственного домашнего кинотеатра началась где-то в начале-середине 2000-х и с тех пор сама стала сюжетом одного из тех бесконечных сериалов, которые мы любим смотреть.
Поскольку все предыдущие истории этой долгой «киноэпопеи» сейчас спокойно умирают где-то в недрах старого блога и особого интереса на текущий момент не представляют, то здесь имеет смысл вкратце изложить «содержание предыдущих серий», чтобы обозначить контекст.
Телевизор, как устройство, никогда не играл сколько-нибудь значимой роли в нашей жизни. Интернет проник в быт нашей семьи почти с самого своего появления на массовом рынке и быстро заменил собой подавляющее большинство новостных и развлекательных функций.
Дискеты AOL и Microcom до сих пор висят у меня брелками на шкафчике над столом, шокируя молодое поколение:
Телевизор тогда превратился в простой монитор для видеомагнитофона и ни для чего больше…
Я не буду показывать фото своей коллекции Betacam и VHS, чтобы уж совсем в старые пердуны не записали. А их есть у меня! И видеомагнитофоны соответствующие тоже есть. И трехдюймовые дисковод есть на всякий случай 🙂
Прошло еще немного времени, в течение которого Интернет развивался взрывными темпами. И вот уже стал бесполезен и видеомагнитофон. Телевизор, в свою очередь, стал просто еще одним монитором для компьютера, чтобы смотреть кино с DVD-дисков «на большом экране». Все компьютеры тех лет имели на борту DVD-привод — не было смысла покупать отдельный плеер.
Роль дополнительного монитора к компьютеру, стала последней «лебединой песней» телевизора у нас дома. Где-то, в начале-середине 2000-х, мечта о «большом экране» окончательно сместила телевизор с его пьедестала и заменила на проекционную систему. Ни один телевизор тех лет не мог конкурировать с проекционными системами в плане размера изображения.
Качество изображения, в то далекое время, все еще было за телевизорами, конечно. Но, учитывая то, в каком качестве тогда предоставлялся контент, особого значения это не имело. Лучшее, что было в нашем распоряжении — фильмы на DVD-дисках из местного проката. Да и то, в подавляющем большинстве случаев, это было 480p, кустарным образом растянутое до стандартов DVD. Стриминговые сервисы в Интернете тех лет так же редко когда могли похвастаться чем-то бОльшим чем 480p. Через распространенное тогда у пользователей ADSL-соединение много не пропихнеш.
С тех пор наши пути с телевизором разошлись окончательно. У меня не сохранилось фотоматериалов самого нашего первого домашнего кинотеатра из очень бюджетного проектора для мультимедиа-презентаций, который крутил изображение прямо на белые обои на стене. Ту версию можно считать «нулевой».
Через пару лет, когда мы окончательно решили для себя, что теперь мы хотим смотреть кино именно так, появилась первая полноценная версия домашнего кинотеатра с настоящим экраном и нормальным «киношным» проектором:
Комната в квартире, где мы тогда жили, была небольшой и экран 90 дюймов смотрелся в ней просто огромным! И дома было не протолкнуться от друзей, которые приходили смотреть «большое кино».
В качестве проигрывателя тогда использовался домашний NAS в шикарном корпусе, который удалось построить из подручных материалов, используя самые примитивные инструменты, имеющиеся тогда в моем распоряжении:
В то время, время он еще не имел собственного «бренда». Это был самый обычный домашний NAS на базе материнской платы обычного PC с четырьмя HDD большого объема (два основных в «зеркальном» RAID, два других были съемными и заменяемыми на лету, как видеокассеты). Этот NAS хранил в себе всю нашу медиатеку и сам же был для нее проигрывателем, управляемым через любой компьютер в доме.
Я уже не могу вспомнить, откуда взялось название «Organillo Magia». Это не звучит правильно ни на одном языке мира!
Помню только, что «Organillo» было взято, как созвучное с Armadillo (броненосец, зверек), коих у нас в то время по двору слонялось немеренно. Как и откуда к этому прилепилась «Magia» сказать уже не берусь. Но броненосец с ручкой от шарманки в заднице, стал логотипом того, что стало первой версией устройства, которое все еще оставалось, отчасти, домашним NAS, но, в первую очередь, оно было создано выполнять роль полноценного проигрывателя к нашему кинотеатру:
Этим устройством уже не нужно было управлять с какого-нибудь ещё компьютера или подключенной клавиатурой с мышкой. Это было самодостаточное устройство со своим интерфейсом и пультом дистанционного управления, как у любого уважающего себя плеера.
Далее, пути NAS и плеера для фильмов разошлись окончательно. NAS уехал в шкаф у меня в кабинете (а позже — в серверный шкаф на кухне), а «Organillo Magia» переродилась в куда более компактную версию на базе Raspberry Pi второго поколения:
Эта версия оказалась исключительно удачной. «Organillo Magia v2» жива и работает до сих пор! Мы им не пользуемся, но храним, как «План Б», на случай, если что-то внезапно случиться с текущим плеером.
«Organillo Magia v3» родилась с появлением на рынке Raspberry Pi третьего поколения. И получила страшное имя “STELLARATOR” за свой излишне смелый внешний вид и формфактор:
К сожалению, возврат к большим габаритам и сложной начинке (вертикальный «открытый» DVD-привод, встроенный дисплей, много кнопок управления и т.п.) оказался ошибкой. Мы так и не смогли пристроить это чудовище нигде в интерьере гостиной и оно кочевало из угла в угол ни во что не вписываясь и всех раздражая.
«Organillo Magia v4», созданная на базе Raspberry Pi четвертого поколения оказалась еще большим провалом. Этот плеер имел строгую кубическую форму и абсолютный минимум органов управления. Рождался он в самый разгар бушующей эпидемии COVID-а и получил имя «CUVID-20» (cube + video + 2020). Этот плеер так и вовсе не был никогда завершен полностью:
Имел в своем составе DVD-привод, собственный жесткий диск и мощный блок питания. Все эти навороты оказались почти невостребованными, но, как это ни странно, этот плеер проработал в составе нашего кинотеатра целых три года. Так, правда, и стоял без боковых стенок. Все руки не доходили его доделать…
Такова краткая история история нашего домашнего кинотеатра и проигрывателей для него.
Она охватывает, без малого, почти 20 лет нашей жизни… Многие читающие сейчас этот блог, наверняка еще даже не родились, когда загорелась первая лампочка в моем первом проекторе. И скажите еще спасибо, что я не начал эту историю с воспоминаний о совсем уж доисторических временах, когда загорелась первая лампочка в моем первом проекторе для 8-мм пленки с которого я в детстве смотрел мультики на простыне, снятой с собственной кровати 🙂
После последнего апгрейда проектора до более-менее топовой версии, способной выдавать полноценное 4K изображение на экране диагональю 140 дюймов 16:9, возникла необходимость в плеере, который был бы способен такое изображение воспроизводить.
Нашлось даже фото этой «смены караула». Под потолком еще висит старый проектор, а на коробке под ним, его уже готовится сменить новый:
Новый проектор может выдать картинку еще больше по размеру, но мы уперлись в пределы нашего жизненного пространства — в доме физически нет места для еще бОльшего экрана. Менять дом ради экрана мы пока не готовы.
При создании «Organillo Magia v5» было решено «вернуться к корням». К той самой его второй минималистичной версии, которая до сих пор считалась самой удачной.
Кстати, на фото выше, ее все еще можно разглядеть на верхней полке тумбочки, левее центра изображения. Там, правда, она стоит повернутой боком к зрителю. Лицом к зрителю видна только ее DVD-приставка.
Решено было отказаться абсолютно от всех наворотов и примочек. Многолетний опыт использования и все прошлые ошибки показали, что в качестве плеера нам не нужно ничего кроме совершенно голой малины с единственной кнопкой «вкл./выкл» и дисташкой «телевизионного» типа.
Как результат этой новой-старой концепции, родился очень простой проект, который был реализован буквально за пару вечеров:
Даже блок питания было решено не встраивать внутрь, а использовать обычный «кубик» в розетку.

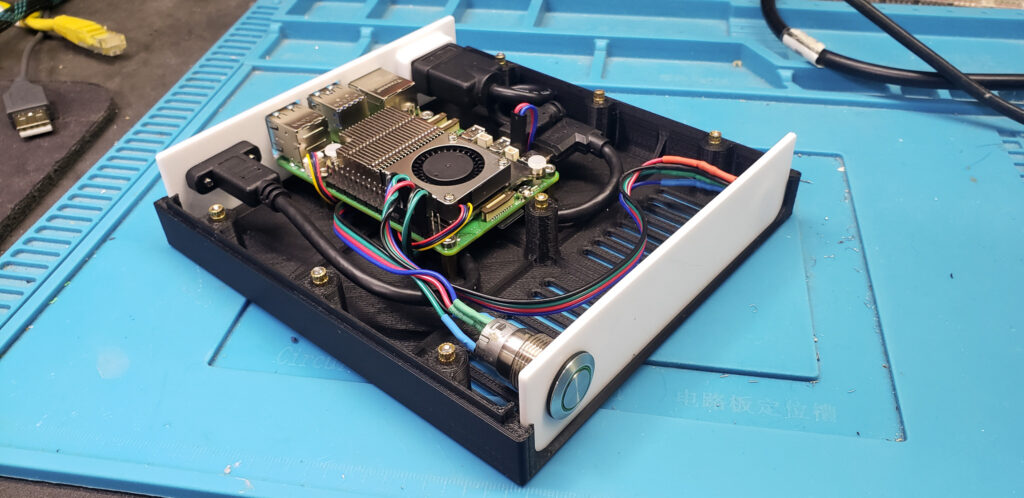

Как следствие, конструкция корпуса вышла проще, чем с лошади упасть:

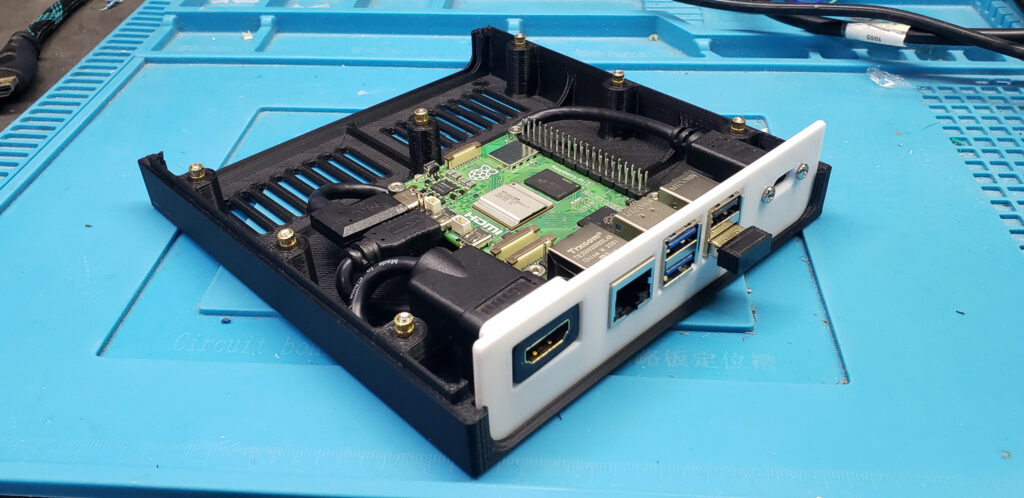

Разъёмы Ethernet и USB используются напрямую с платы малины. Но, как известно, малина претендует на звание платы микрокомпьютера с самым неудобным формфактором всех времен! За что DIY-еры всего мира шлют лучи поноса разработчикам каждый божий день и по сию пору.
Поэтому разъёмы питания и HDMI пришлось вывести на заднюю панель через дополнительные «хвостики», чтобы все оказалось с одной стороны корпуса:
Естественно, вот тут меня и поджидало единственное приключение во всем проекте. Ибо я никак не мог получить на экране те самые пресловутые 4K.
Перерыл все настройки малины, настройки KODI, настройки проектора. Не раз и не два лазил на чердак, чтобы проверить кабель, который там проложен от тумбочки с электроникой до проектора (был однажды случай, когда его там перегрызла белка). Не показывает 4К хоть ты тресни!
Потратил уйму времени на решение проблемы. Пока не догадался включить малину напрямую к проектору, минуя ресивер и все провода. В итоге, оказалось, что вон тот «хвостик», который я использовал из своих загашников для перехода с micro-HDMI малины на обычный HDMI в задней панеле — слишком старый. Он не умеет поддерживать нужную частоту при которой работает 4K. Соответственно, все последующие устройства в цепи, включая сам проектор, автоматически срезали разрешение до 1080p при которых система могла худо-бедно поддерживать 60Hz на проводе.
И, ведь, я прекрасно знал об этой потенциальной проблеме. Длинный провод на чердаке когда-то специально покупался из расчета на высокую пропускную способность сигнала. В нем я был абсолютно уверен. А, вот, про этот крошечный «хвостик» совершенно не подумал! Такая невнимательность обошлась мне чуть ли не в неделю нервотрепки!
Пришлось купить новый:
После замены «хвостика» все стало на свои места. Вентилятор на малине приподнял обороты, проектор мигнул, сменив режим и изображение на экране мгновенно всосало меня внутрь на все свои 4K.
Все равно, винить в этом всем я предпочитаю разработчиков малины. Ну, вот, на кой хрен им понадобился этот Micro-HDMI?! Чем обычный HDMI там был плох, как на третьей малине? Места на плате — что у четвертой версии, что у пятой — более чем достаточно. Там, хоть два, хоть четыре разъема нормального размера напихать можно. Бытовой аппаратуры с входами Micro HDMI — единицы! В подавляющем большинстве случаев всем приходится использовать адаптеры с одного размера на другой. Вероятно только в этом и причина — производители адаптеров им денег занесли, чтобы т.о. приподнять свои продажи.
На этом закончилось не только единственное возникшее приключение в проекте, но и вообще весь проект. Потому, что всего и оставалось, что подождать, когда принтер закончит печать деталей корпуса и скрутить все вместе винтиками:

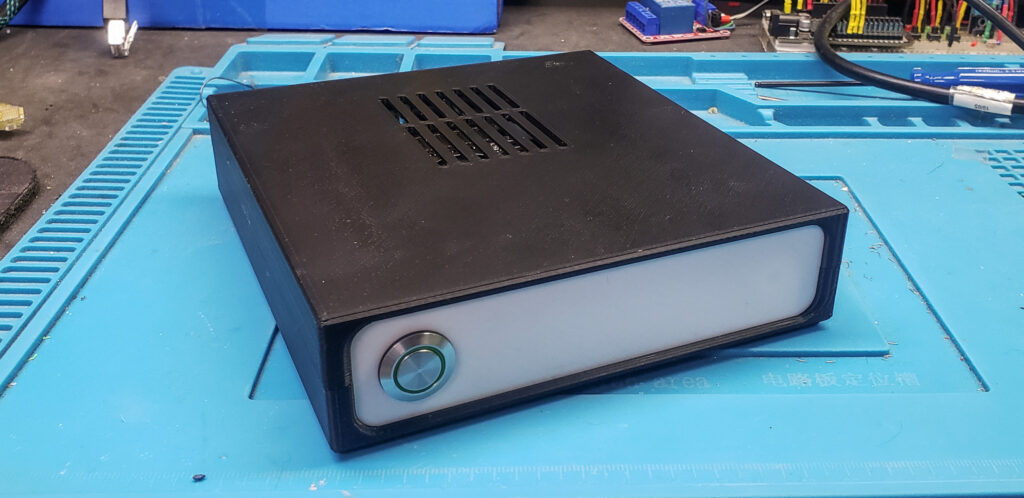

Кнопка вкл/выкл имеет встроенный светодиод, который показывает состояние питания устройства — воткнуто оно в розетку или нет.
Единственные дополнительный RGB-светодиод показывает работу непосредственно малины:
- Зеленый — плеер готов к работе. Гаснет, когда малина уходит в спящий режим.
- Красный — иногда мигает, повторяя работу бортового ACT самой малины
- Синий — иногда мигает, показывая подключение к локальной сети. Горит постоянно, если подключение по какой-то причине установить не удалось.
И все. Больше никаких органов управления у плеера нет. Все его органы управления размещены вот тут (простите, но Кот решительно настаивал на своем участии):
Этой дисташке от никому не известного бренда уже очень много лет. Она пережила не одну версию моих плееров и я к ней очень привык. Помимо клавиатуры с подсветкой, которой удобно пользоваться во время поиска чего-то по названию, она поддерживает режим Air Mouse, когда ею можно просто махать перед собой, как невидимой указкой, гоняя курсор по экрану интерфейса. Отдельный тачпад выручает в некоторых особенных случаях, когда необходимо очень точное «наведение на цель» (когда нужный элемент в интерфейсе слишком маленький, а руки по какой-то непонятной причине трясутся)…
В декоративной части, единственное что было сделано — наклейки на переднюю и заднюю панели плеера:
Наклейки были напечатаны обычным принтером на тонких самоклеющихся листах винила «перламутрового» цвета, заламинированы, вырезаны и приклеены. Просто, быстро, надежно.
Не смотря на развитие технологий и активный перенос видео-контента в Интернет посредством YouTube, Amazon, Netflix, Hulu и прочими сервисами, у меня все же есть еще немаленькая коллекция из дисков DVD. Я понимаю, что многим это сейчас уже кажется анахронизмом из той же серии, что и видеокассеты. Но у меня они есть. И их у меня сотни! И время от времени мы возвращаемся к старым фильмам и сериалам на них записанных. Для нас они все еще актуальны. Нет такого закона по которому мы должны их просто взять и выбросить только потому, что технологии шагнули в облака.
Как следствие, каждая из моих версий «Organillo Magia» умеет воспроизводить контент с CD- и DVD-дисков. И эта пятая версия проигрывателя — тоже умеет. Для этого у нее, как и у второй версии, есть отдельная приставка. Я ее не делал. Купил готовую:
Это обычный внешний DVD-привод для подключения по USB. Самым сложным тут было — подобрать его точно в размер плеера, чтобы они могли складываться стопкой один на другой. Это было непросто!
Шучу, конечно… Это было совсем просто на самом деле. Потому, что я сперва купил внешний DVD-привод, а уж потом подогнал под его размер корпус своего плеера, когда рисовал его в CAD для печати на принтере 🙂
Такая комбинация заодно добавила в систему дополнительные USB-выходы и читалку для карт памяти:
Вот и весь проект по созданию пятой версии «Organillo Magia». Проще и быстрее уже, наверное, некуда. Если только купить готовым. По деньгам оно выйдет, даже, дешевле, наверное. Пятая малина сейчас стоит каких-то запредельных для себя денег (для этого проекта я ее покупал приблизительно за $40-50 еще до «кризиса полупроводников»).
Зато в покупке готового плеера не будет и доли того удовольствия, которое можно получить от такого, даже, пускай, и очень простого проекта, сделанного своими руками!
Итого:
Телевизор у нас все еще есть, кстати. Его видно в правой части последней фотографии. На стене висит. Мы включаем его раз в год. Буквально. Чтобы он показывал местную трансляцию празднования Нового Года в даунтауне. Надо же знать когда наступает момент чокнуться бокалами шампанского и поорать «Happy New Year!». Гонять ради этого проектор или тащить из комнаты ноутбук — смысла нет…
К тому же он подключен к «атмосферной» антене и может показывать местные новости в случае, когда интернет вырубился. Во время ураганов, например. Сотовая связь и интернет часто пропадают в таких случаях. Как и электричество. Но простой бензиновый генератор решает проблему электричества. И это позволяет оставаться в курсе происходящих вокруг событий. Пока нас это выручило лишь единожды — во время урагана Харви, когда мы оказались изолированы без связи с внешним миром на своем личном «острове». Все вокруг было залито водой так, что машины тонули целиком. И никто знает, что нас еще ждет в будущем. Поэтому обычный телевизор все еще висит на стене. Мы включаем его раз в год и иногда протираем с него пыль.
В заключение темы…
Разумеется, наш домашний кинотеатр «естественным» образом поддерживается функциями Home Assistant через интеграцию KODI, что позволяет настраивать автоматику и функции всего дома в зависимости от состояния плеера.
В моем случае, при проигрывании фильма, дом автоматически гасит свет во всех основных помещениях, отключает автоматику, которая может мешать просмотру, включает настенные светильники в режиме «фоновой» тусклой подсветки (но только, если на улице уже стемнело), отключает вторичные голосовые сообщения и т.п. Умный дом сам, без подсказок, делает все, чтобы обстановка соответствовала моменту и была максимально комфортной для просмотра фильма. Если плеер ставится на паузу или выключается, дом автоматически возвращает всю автоматику в исходное состояние.
Все, что требуется от меня — просто нажать кнопку Play.
